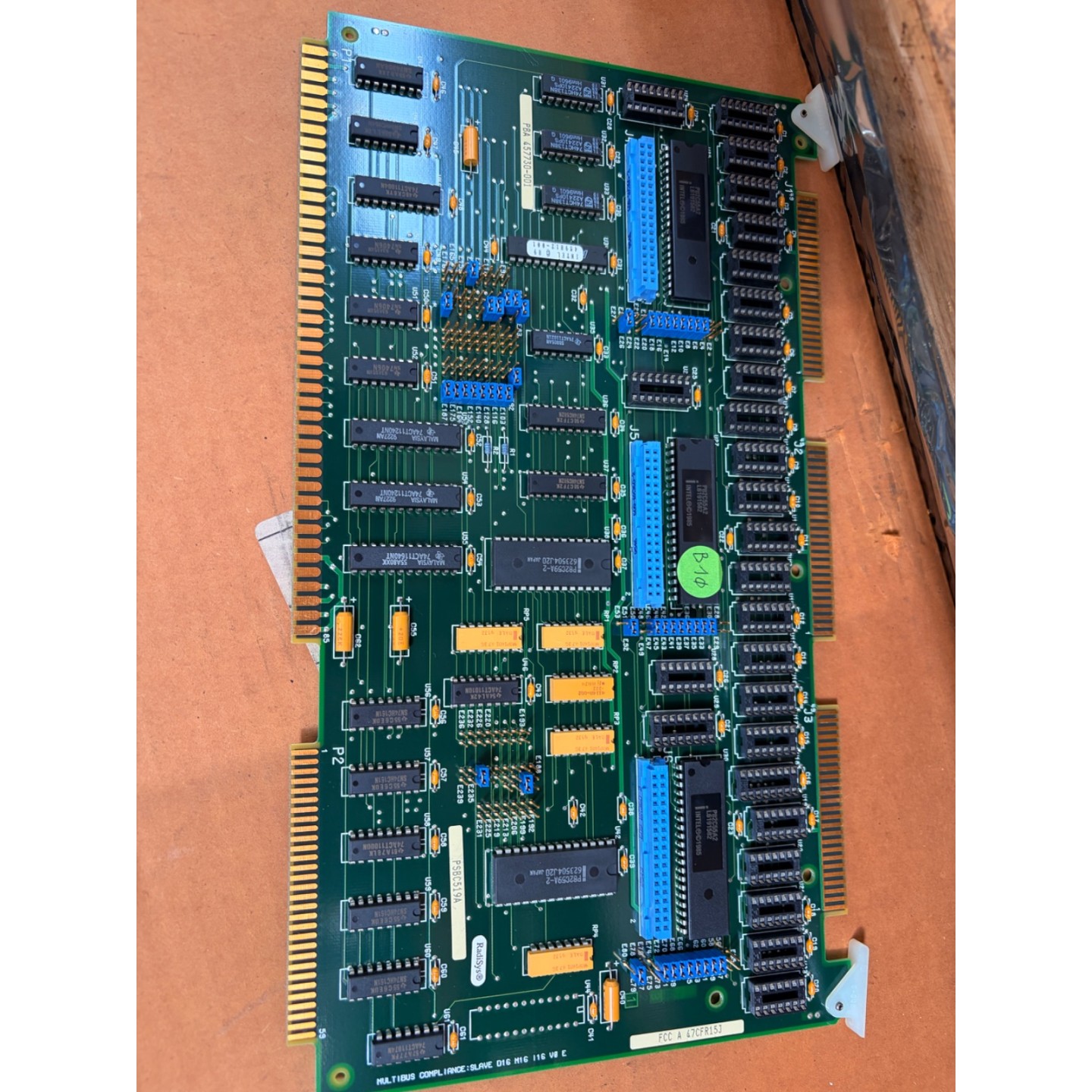

Carte backplane Multibus double-face RadiSys PBA 457730-001 au format industriel avec connecteurs P1/P2 à double tranche 86 broches. Équipée de deux contrôleurs périphériques Intel P82C55A2, de logique programmable PEEL et de buffers/latches 74HCT/AHCT pour l'interfaçage d'E/S. Conforme MULTIBUS SLAVE D16 M16 I16 V0 E avec blocs de cavaliers pour configuration système. Module retiré d'équipement, carte verte avec composants en sockets, prêt pour intégration dans châssis Multibus existant.

État & contrôle

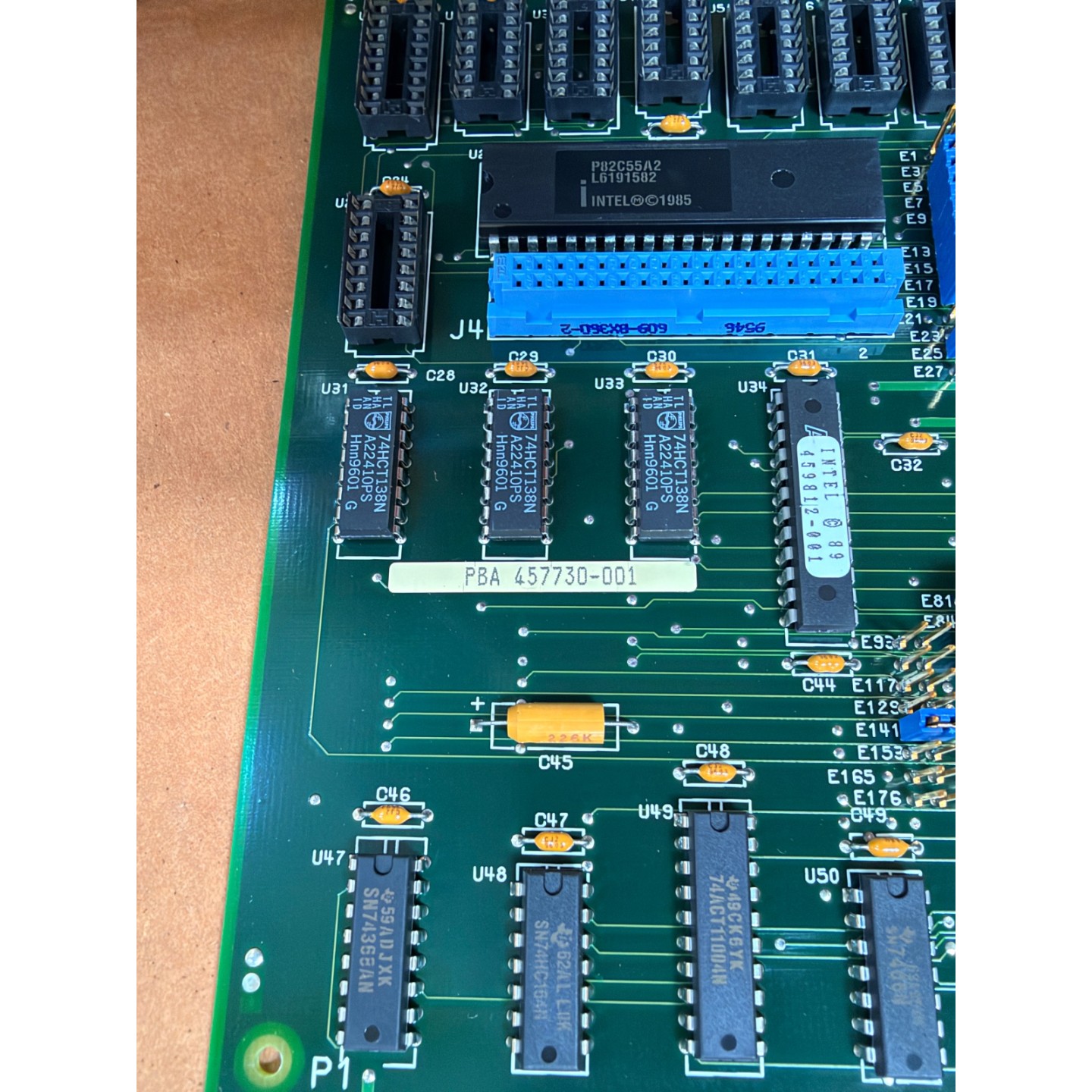

Module d'occasion extrait d'installation industrielle. La carte présente des traces normales de manipulation sans corrosion visible ; les connecteurs de tranche restent propres. Composants identifiables : Intel P82C55A2 (L6191582 ©1985), Intel 459812-001 (©89), dispositifs PEEL PBERC59A-2, réseau résistif Dale MDP1401 473G. Étiquette verte « B1Φ » apposée en surface.

Compatibilité

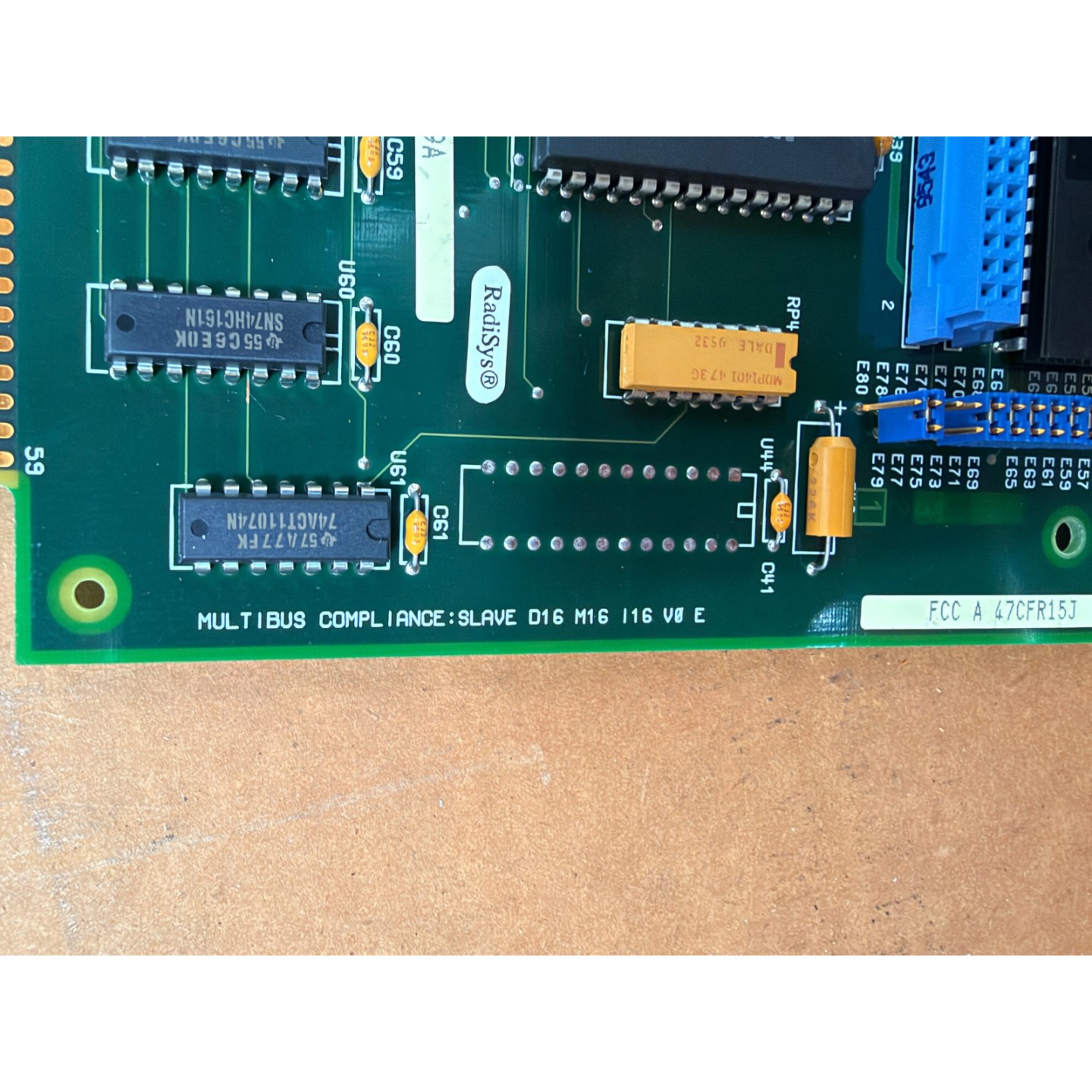

Conforme à la spécification Multibus en mode SLAVE avec support D16 M16 I16 V0 E pour l'insertion dans châssis Multibus industriel.

RadiSys fabrique des cartes CPU, backplanes et modules d'interface pour systèmes Multibus et architectures embarquées.

Informations légales

Les numéros de pièce et marques figurent uniquement à titre d'identification et de référence de compatibilité. L'acheteur doit vérifier l'adéquation du matériel avant commande. L'article est vendu dans l'état d'usage indiqué.

Questions & réponses

Avec quels équipements cette carte est-elle compatible ?

Cette carte est conforme MULTIBUS avec spécifications SLAVE D16 M16 I16 V0 E.

Quel est l'état de cette carte et quels composants comporte-t-elle ?

Cette carte backplane double face au format Multibus possède deux connecteurs à bords de 86 broches P1/P2, des puces Intel P82C55A2 L6191582 ©1985, des composants Intel 459812-001 ©89, des dispositifs PEEL PBERC59A-2 62350A J20 (2 exemplaires), et un réseau de résistances Dale 9532 MDP1401 473G. La carte porte une étiquette PSBC519A et un autocollant vert marqué 'B1Φ', présente des traces légères de manipulation mais aucune corrosion ni dommage visible, avec des connecteurs propres.

Quel est le délai d'expédition ?

L'expédition s'effectue sous 24 à 48 heures.

Quelle garantie est fournie avec cet article ?

Cet article bénéficie d'une garantie de 30 jours.
